创研科技轮胎外轮廓扫描设备特点

文章出处:责任编辑:人气:-发表时间:2016-12-22 13:24【

昆山创研科技轮胎外轮廓扫描设备为昆山创研科技有限公司生产,由控制柜、激光测量装置及导轨,轮胎固定装置等三大部分组成。该设备集成高速、高精度的激光传感系统,通过扫描路试轮胎不同行驶里程的胎面来分析路试轮胎花纹的磨耗与偏磨耗,并可根据阶段性的测量数据来预测轮胎的使用寿命。该设备具备轮胎外轮廓测量、Heel&Toe分析、轮胎磨耗分析、轮胎寿命预估等功能。
轮胎外轮廓扫描设备

昆山创研科技外轮廓扫描软件主要功能:

一、轮胎轮辋外轮廓扫描功能

1、轮胎实验资料(包含轮胎周长、轮辋尺寸、轮胎宽度、轮胎规格等)可自由设定及储存,下次同一成品作实验,直接套用即可。

2、设备可量测充气状态下任一横截面的轮廓,通过软件可量测:横截面最大宽度、最大宽度位置半径、任意两点间距离、任意两点宽度及差异、3点计算圆弧半径、计算胎冠半径、还可比对测量轮廓和标准轮廓的差异。

3、扫描后的轮廓图软件可转出为CAD图,也可直接报表输出

   二、轮胎偏摆跳动试验(径向、横向Runout测量分析)、

  1、激光测头可作X和Y二轴移动,移到所需位置,轮胎以4转/分钟 速度旋转,软件同时读取旋转的角度和此角度的X(测量偏摆时)或Y(测量径向跳动时)值。
轮胎外轮廓扫描设备特点
三、轮胎磨耗比对分析软件

1、轮胎实验资料(包含轮胎周长、轮辋尺寸、轮胎宽度、轮胎规格等)可自由设定及储存,下次同一成品作实验,直接套用即可。

2、可根据轮胎在不同行驶里程下的胎面磨耗量,来进行轮胎寿命的评估。轮胎每一次扫描后可自动计算出最佳的胎面包覆线和沟底线,两条线间的差异即轮胎花纹的厚度。可在胎面定义相应的点,导入轮胎在不同行驶里程下的扫描数据,软件会自动计算出各点在不同状态下相较于初始状态的差异。
3、软件得到的分析数据可报表输出。包括花纹块在每次里程试验后的磨损数据、各排花纹块在每次里程试验后的磨损率、每组花纹块的磨损寿命里程预估。

轮胎外轮廓扫描设备特点
磨耗测试结果

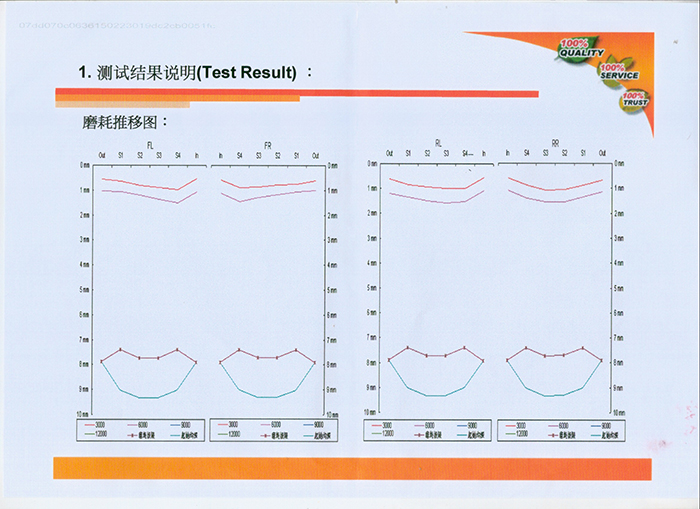

4、下图为轮胎磨耗推移图

轮胎外轮廓扫描设备特点

四、 轮迹测量

可选定横截面上的任意一点让轮胎旋转一周,得到轮胎一周的轮廓。软件可计算出圆周长、各点的半径、每个花纹块的大小、Heel&Toe磨耗分析、磨损的高度差异等。

 创研科技轮胎外轮廓扫描设备特点

了解更多相关资讯,请继续关注创研科技,转载请注明文章来源!
