轮胎断面分析仪应用特点

文章出处:责任编辑:人气:-发表时间:2017-09-26 09:54【

一、 设备用途

此设备主要用于轮胎切片后对其断面进行CCD取像,可清晰看到轮胎断面不同胶层、钢丝层分布界面,得到许许多多的不同胶合方位的不同断面曲线,从而真正反应断面区的数据值。

昆山创研科技最新开发的软件更可以使机台自动把高清晰断面图像拼接为整体图,并导入到CAD中直接量测,大大提高了人员操作效率。

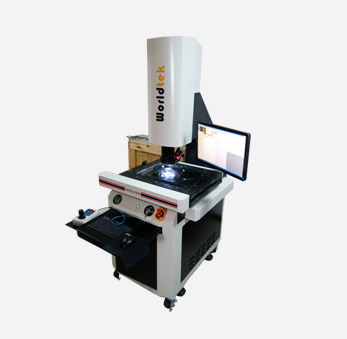

断面分析仪


适用轮胎规格:轮胎外径:不限  断面宽:400mm。

断面分析仪

断面分析

断面分析

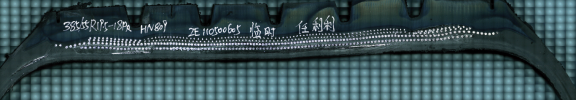

轮胎断面整体高清晰影像图

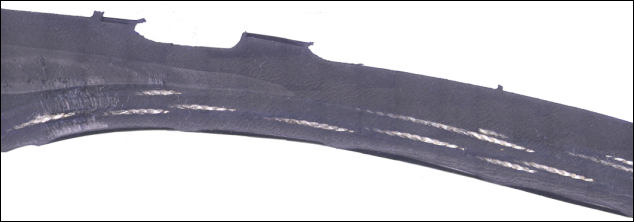

断面整体拼接图

断面整体拼接图

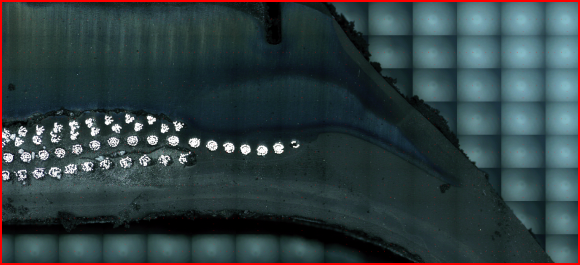

断面局部放大图

断面局部放大图

 二、 设备组成

1、 光学视觉测量系统,由CCD与测量机台组成,通过软件设定扫描范围,其X、Y、Z三轴移动,带动高解析彩色CCD对轮胎断面进行量测。

2、 基座双零级高精度花岗岩平台

3、 光学视觉测量软件

A、 提供影像测量工具,基本几何点线圆弧矩形等测量轻而易举。

B、 强大之数学运算分析,提供去毛边功能,以正确取得量测数据。

C、 影像直接经由计算机屏幕显示观察、直接量测存档,也可将影像转换为DXF

输出成CAD图档。

D、 利用影像工具可快速进行2D轮廓边界点扫描。

E、 兼容于WINXPWIN7操作系统。

F、 工件的对象化可直接对对象进行基本几何运算,建立数据库,方便用户进行

数据管理、分析。

4、 量测范围:X方向:400mm,Y方向:300mm,Z方向:200mm

5、 光源:可调式光源(表面光源+轮廓光源)。

6、 三轴移动由丝螺杆传动(自动),经由光学尺进行定位(重复精度达0.002mm) , 通过软件设定扫描范围、移动速度,其X、Y、Z三轴移动,带动CCD镜头进行扫描,达到检测目的及输出影像。

7、 影像系统:高解析彩色摄影影机、高解析分辨率。

8、 光学尺:X、Y、Z轴分辨率0.001mm。

9、 Z轴基座:双零级高精度花岗岩

10、 操作方式:自动
