Tekscan压力分析系统测量门窗密封条压力案例
对柔软的密封条发泡材料进行塑性处理,生产汽车门、窗或其他结构的密封条。研发工程师需要借助于工具来确认规格、评估目标应用的备选材料和解决其他难题。
美国Tekscan公司生产的I-Scan传感器如纸一样薄,可以安置于目标位置,如放于影响两个表面接触性的焊接点处。传感器柔韧性极佳,能够环绕在一般曲面上,如圆柱上。在测试台上,由于定位的改进,发泡形变发生,接触面积增加。
最终的密封条压力情况能够在电脑上生动地显示出来。待测密封条的接触面积和宽度也可以显示出来。动态图像可以应用I-Scan强大的图像功能进行分析、存储起来作为参考材料和输出做其它用途。I-Scan便携性佳,可以带入现场或生产组装线上进行在线问题处理。

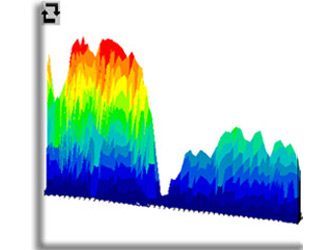

在下面的研究中,两个不同的密封条上所加的总压力相同。使用6300型传感器,I-Scan分析获得3D压力分布图,如图1所示,中间的峰谷表明这个密封条此处的密封性差,容易产生噪音或者漏水。而图2的密封条压力峰值较低,且分布较均匀,因此设计更有效。
