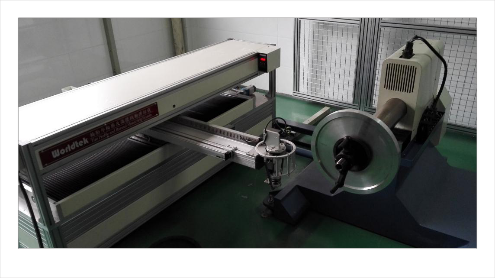

外轮廓扫描设备应用
在轮胎的生产设计过程中,外轮廓尺寸是非常重要的规格参数,包括轮胎宽度、断面高度等,这些规格参数直接决定了轮胎的适用范围及性能表现,所以对外轮廓的检测分析也就尤为重要。轮胎模具是根据二维图纸转换成为三维实物,在这个过程中,难免会造成一些误差,特别是轮胎在使用一段时间后,会产生一定的损耗变形,需要对轮胎进行再次测量分析,以判断轮胎的性能特点,而传统的检测方法是通过人工用卡尺来测量,难以满足测量精度,更无法得到轮胎图形,不能进行数字分析。为了能够快速便捷、高效精确的数字化测量分析轮胎外轮廓尺寸,昆山创研科技开发了外轮廓扫描设备。2002年,昆山创研科技首先将激光扫描技术引入到轮胎检测行业,外轮廓扫描设备是激光扫描应用比较成熟的一款产品,主要原理是点激光测量,测量精度可达到±0.1mm,输出dxf格式数据做数字分析,做多笔数据比较,优化改进设计方案,提升产品质量。

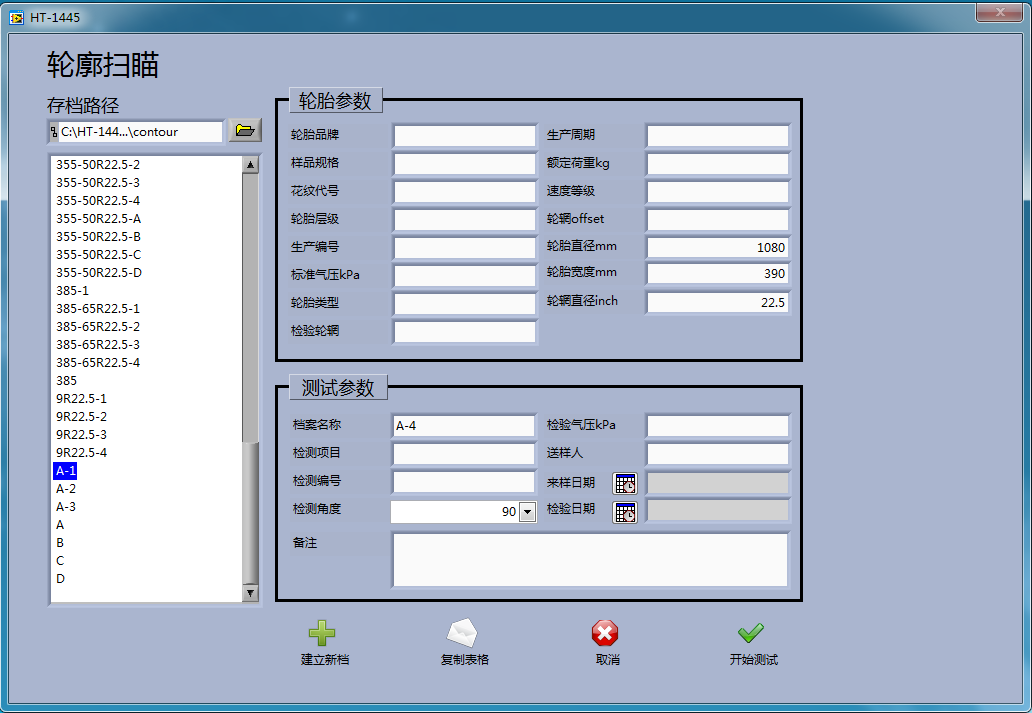

设备操作简单快捷,只需输入轮胎的直径、宽度、轮辋直径,设备会自动设定扫描位置,达到最佳测量景深效果,如下图

外轮廓扫描设备应用

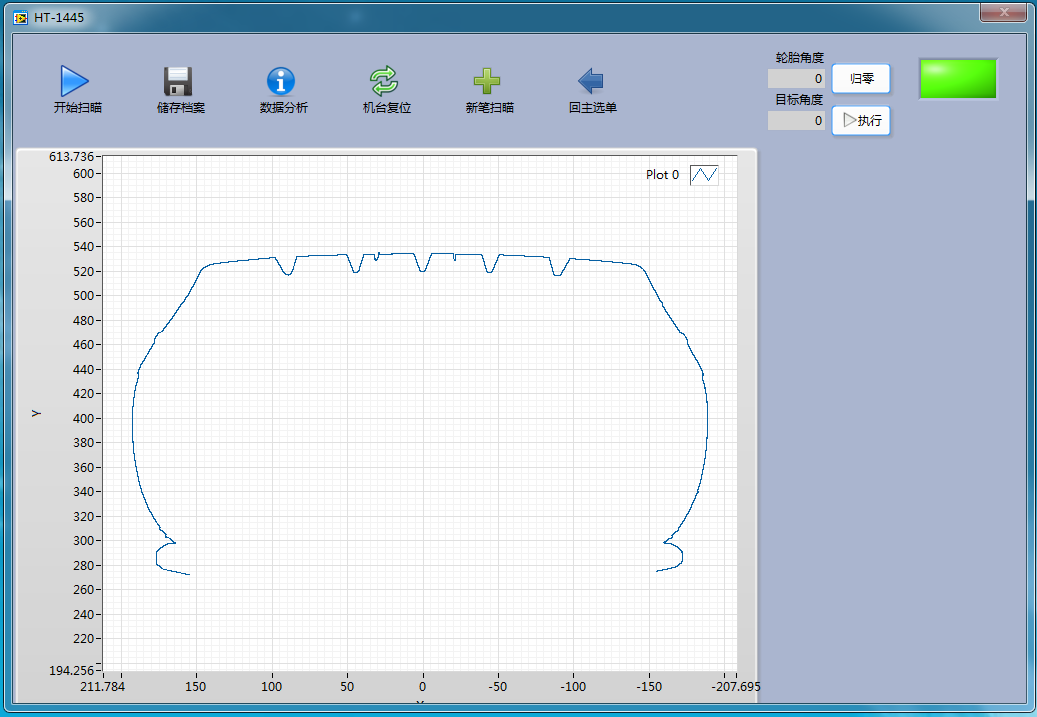

测量结果直观清晰,可在软件内进行数据分析,得到的测量图形如下图
外轮廓扫描测试

除了外轮廓扫描测试,还可以进行偏摆跳动测试和磨耗分析。

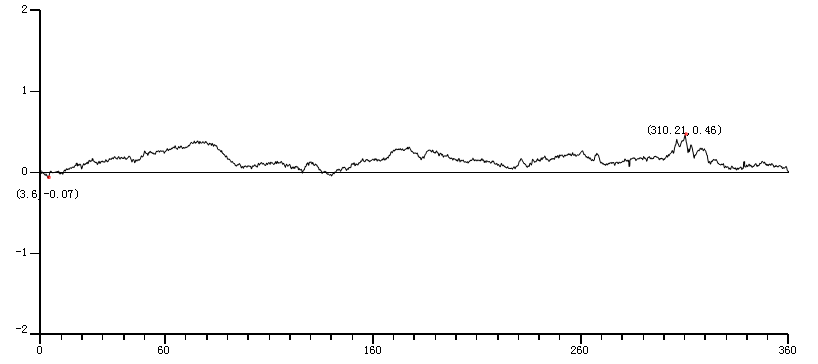

偏摆和跳动测试分别测量胎侧和胎面测试点旋转一周的半径变化,再通过数据比较得到最大的偏摆跳动值。





磨耗分析是根据轮胎在不同行驶里程下的胎面磨耗量,来进行轮胎寿命的评估。轮胎每一次扫描后可自动计算出最佳的胎面包覆线和沟底线,两条线间的差异即轮胎花纹的厚度。可在胎面定义相应的点,导入轮胎在不同行驶里程下的扫描数据,软件会自动计算出各点在不同状态下相较于初始状态的差异。

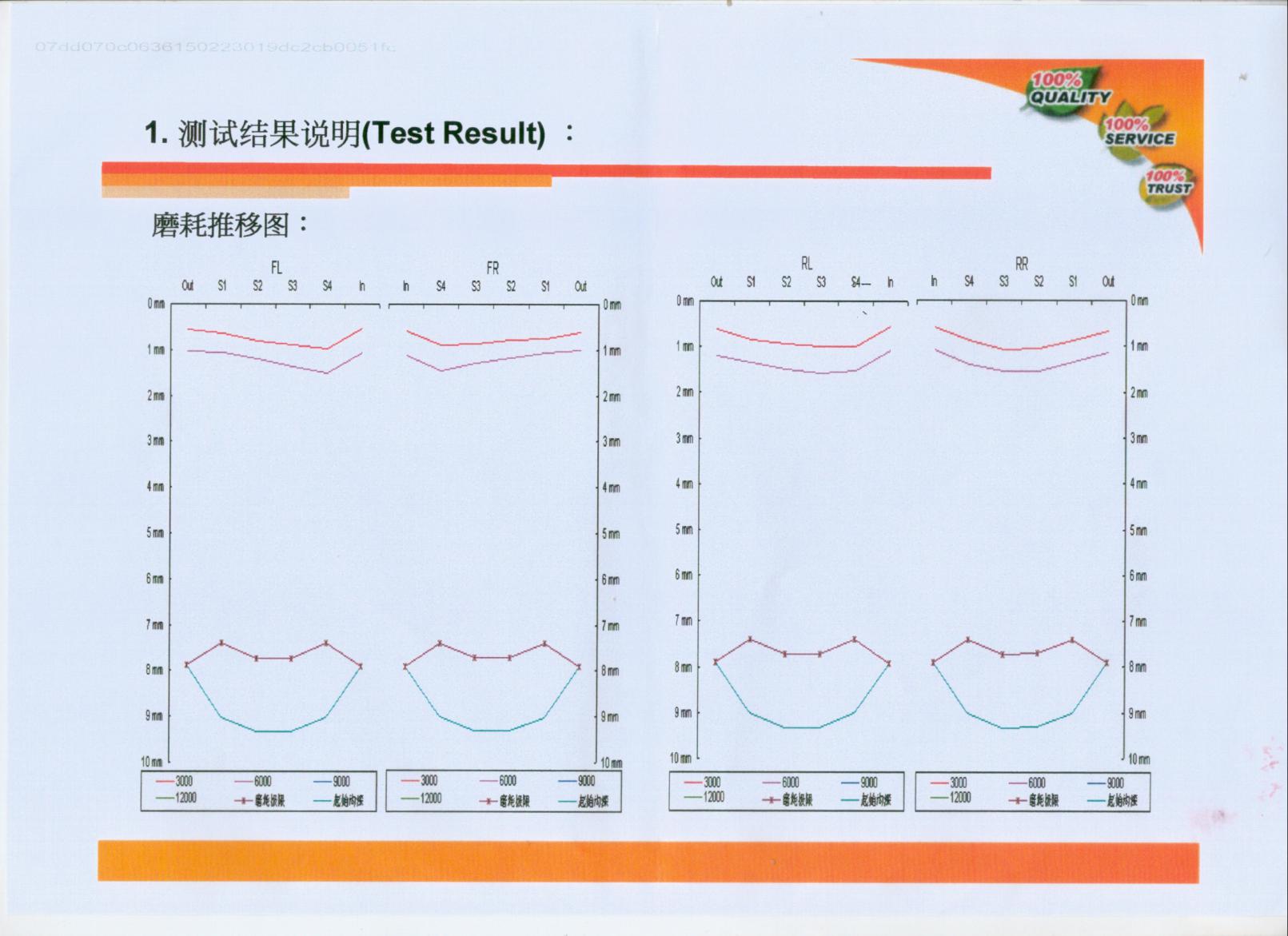

磨耗推移图

通过对产品的不断的升级完善,以及通过客户使用过程中不断的沟通反馈,昆山创研科技外轮廓扫描设备基本达到了稳定全面的精确测量,在行业内处于领先水平,同时也为轮胎检测行业的自动化、数字化发展起到非常好的推助作用,为轮胎厂提高效率、提升质量铺上了新台阶。

了解更多相关资讯,请继续关注创研科技,转载请注明文章来源!
