外轮廓扫描设备

产品分类: 轮胎检测专用设备
    昆山创研科技的外轮廓扫描设备是利用激光扫描并记录扫描点云轮廓,进行非接触式数据化测量的工具。这篇文章主要简单介绍这个设备的用法以及技术参数等等
    订购热线:0512-57371632

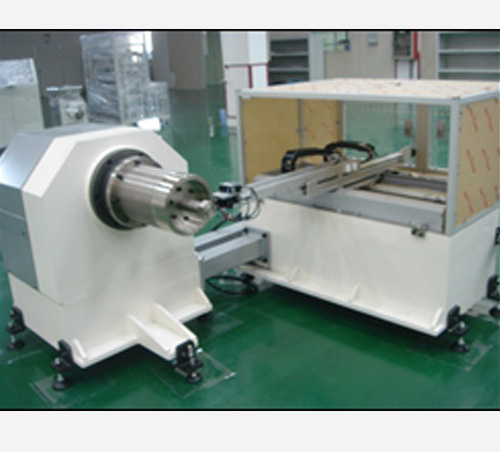

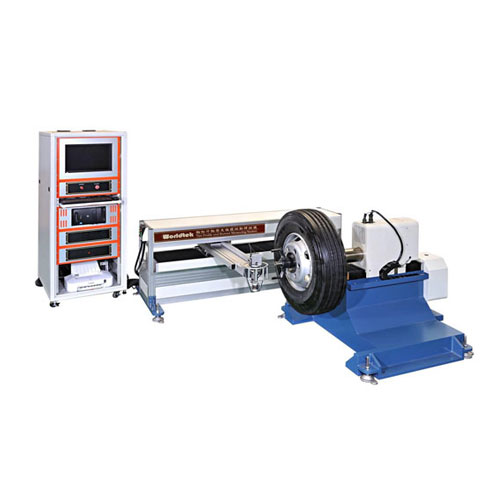

      轮胎外轮廓扫描设备

      昆山创研科技有限公司的轮胎外轮廓扫描设备包含了偏摆跳动扫描外轮廓扫描设备是利用激光扫描并记录扫描点云轮廓,进行非接触式数据化测量的工具。设备可以对轮胎轮辋外轮廓量测,并输出CAD档;也可以对轮胎轮辋径向、横向Runout测量分析。

      轮胎外轮廓扫描设备技术规格:

      轮辋检测范围:轮辋规格13”~30”

      轮胎外径检测范围:  ∮400~∮1300mm

      最大装配重量(轮胎加轮辋):500KG

      测量轮胎宽度:150~500mm

      轮胎测量时间:轮胎外轮廓扫描时间≤3分钟

      外轮廓扫描点数:轮胎轮辋外轮廓≥5000点

      外轮廓扫描设备功能

      轮胎轮辋外轮廓扫描测量

      a、轮胎实验数据(包含轮胎周长、轮辋尺寸、轮胎宽度、轮胎规格等)可自由设定 及储存,下次同一成品作实验,直接套用即可。

      b、设备可量测充气状态下任一横截面的轮廓,通过软件可量测:横截面最大宽度、最大宽度位置半径、任意两点间距离、任意两点宽度及差异

      c、3点计算圆弧半径、计算胎冠半径、还可比对测量轮廓和标准轮廓的差异。

      d、设备可直接扫描轮辋,可自动计算轮胎的Ball,测量Ball底部位置的轮辋圆周长等。

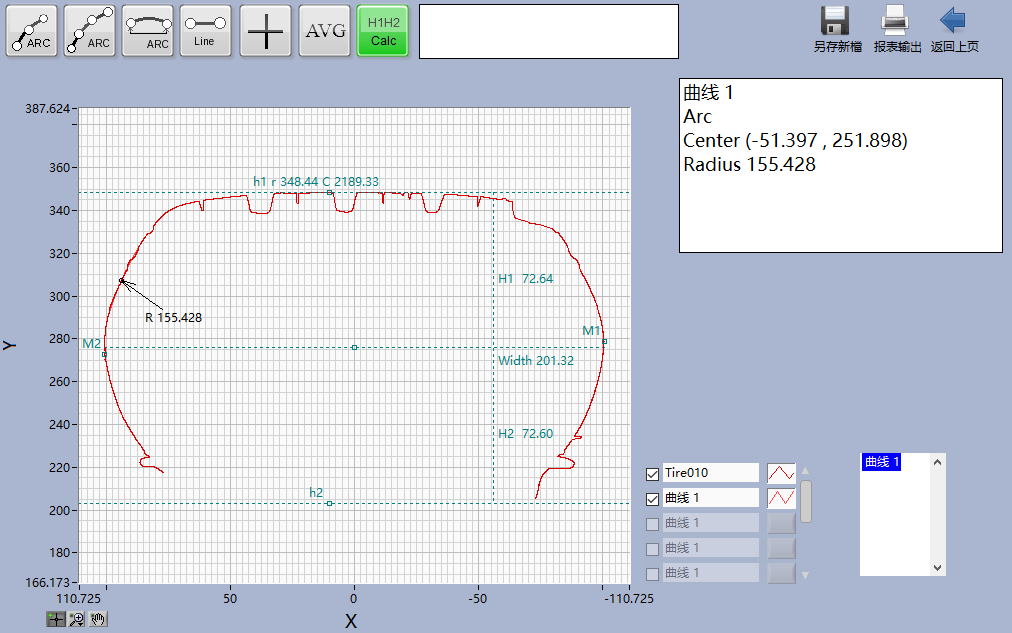

      e、扫描后的轮廓图软件可转出为CAD图,也可直接报表输出。

      轮胎偏摆跳动试验(径向、横向Runout测量分析)

      激光测头可作X和Y二轴移动,移到所需位置,轮胎以500mm/s切线速度旋转,软件同时读取旋转的角度和此角度的X(测量偏摆时)或Y(测量径向跳动时)值。下图为输出结果图(可标示最大和最小值和其角度)。
