导读： 随着汽车工业与轮胎制造技术的不断升级，轮胎断面结构的精密检测已成为保障产品质量的核心环节。轮胎断面分析检测仪作为专业的检测设备，正广泛应用于轮胎设计、研发与生产领域，为企业提供精准的数据支撑。

一、产品概述

轮胎断面分析检测仪是一款专用于轮胎切片后对断面进行高精度取像与测量分析的检测设备。设备采用高解析度CCD镜头搭配高倍镜头自动对焦系统，可对轮胎切片断面进行放大扫描，清晰呈现轮胎内部结构细节。通过专用分析软件，可对钢丝层分布、胶层界面、胎面胶与三角胶的黏合状况及胎体帘布分布等进行全面分析。

二、核心功能

高精度断面成像：采用高解析彩色CCD搭配自动对焦高倍镜头，确保影像清晰，放大倍率可达24倍。

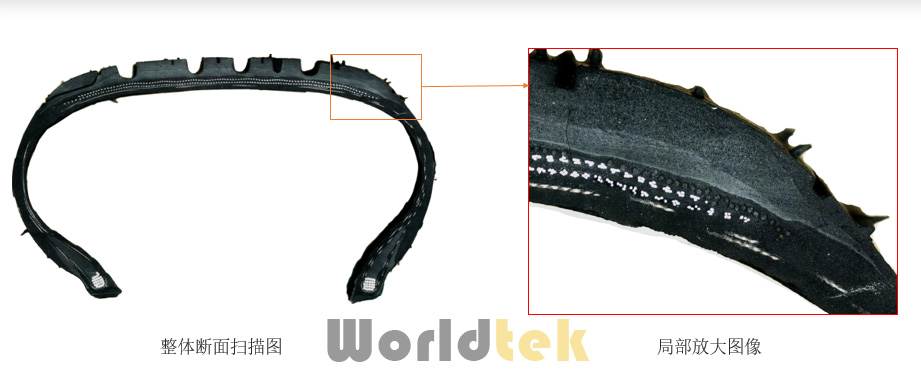

智能图像拼接与CAD输出：自动将高清晰断面图像拼接为整体图，并可直接导入CAD软件进行1:1尺寸测量与结构分析。

多维度数据测量：可测量断面厚度、大小、钢丝分布及变形、胶层分布等关键参数，真正反映断面区域的数据值。

电子化管理与追溯：支持保存电子版轮胎断面图像，便于查找数据和归档，无需保存实物断面，所有测量资料可长期保存并随时打印，实现质量追溯。

三、技术优势

高精度硬件配置：基座采用双零级高精度花岗岩平台，三轴移动由丝杆螺杆传动，经光学尺定位精度可达0.002mm，X、Y、Z轴光学尺分辨率0.001mm。

灵活的光学系统：配备可调式光源（表面光源+轮廓光源），适应黑色橡胶低水平光线反射率的测量需求。

强大的软件分析能力：提供影像测量工具，支持基本几何量测、去毛边功能、2D轮廓边界点扫描，可辅助寻找不同材料分界线，将胎面构件划分为不同区域。

广泛的适用性：适用于轮胎设计、研究、生产企业的断面检测与结构数据分析，满足从轿车轮胎到工程轮胎的多样化检测需求。

四、应用场景

轮胎断面分析检测仪广泛适用于轮胎制造企业的质量检测部门、轮胎研发设计中心、第三方检测机构以及高校科研院所。在轮胎新品开发、工艺改进、质量控制及竞品分析等环节中，该设备均为不可或缺的重要工具。

五、选择我们

作为专业的轮胎断面分析检测仪供应商，我们致力于为轮胎行业客户提供高品质的检测设备与完善的技术服务。我们的产品已在多家知名轮胎企业及检测机构投入使用，性能稳定、数据精准，深受客户信赖。

欢迎来电咨询或莅临考察，我们将为您提供专业的产品选型建议与定制化解决方案。https://www.ksworldtek.com/Products/ltdmfxsb.html
