断面分析仪分析案例
一、摘要
为确保轮胎的质量和性能,检验轮胎内部构造的结构显得非常重要。因此,将轮胎切片,观察其内部各材料之间的分布状况,测量断面各个位置的尺寸和厚度,已经成为判断轮胎制程的稳定和质量的依据。
二、设备功能
轮胎断面分析主要用于轮胎切片后对其断面进行CCD取像及放大测量,得到不同胶合方位的不同断面曲线,利用软件功能勾勒出整条轮胎之断面形状、钢丝分布及变形、胎面胶与三角胶之黏合状况及胎体棉纱分布情况,并直接测量包含厚度、大小等相关数据。软件拥有自动拼接功能,可以将局部放大图拼接成整体断面图。
三、数据分析

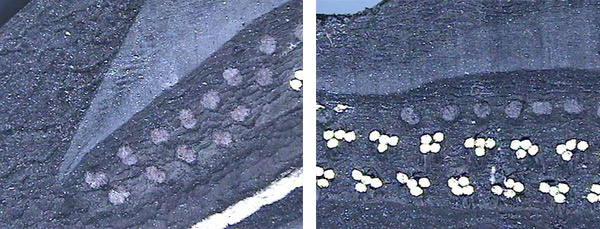

1、下图是断面分析仪,抓取的轮胎局部位置的放大图;由放大后的清晰图,我们可以清楚的了解轮胎各层材料之间的分布状况,结合状况。
2、下图是我们利用断面分析仪软件的自动拼接功能,将轮胎局部放大图拼接成整体图,并且利用软件的功能将各层之间的轮廓及曲线分布勾勒出来,并输出CAD格式。

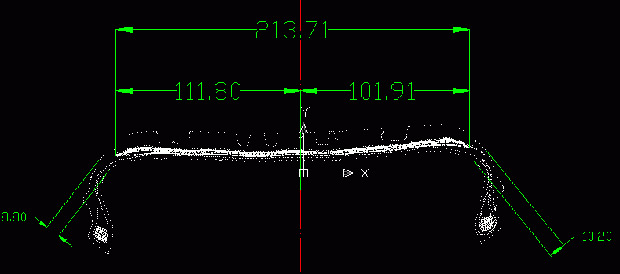

3、利用CAD软件功能直接测量如下轮胎断面参数:a两边胎侧厚b.两边胎肩到中心距离c.中心两侧钢丝分布距离d.橡胶各层接合情况e.钢丝与橡胶接合情况f.帘纱分布与角度
四、总结
最后,我们将实际测量的轮胎断面数据与理论设计尺寸进行对比,可以推知实际制作的轮胎是否与原始设计相符,并且可以推断制程中有哪些因素引起轮胎质量缺陷。
