轮胎接地印痕压力分布分析案例
一、摘要
本案例在于说明如何利用轮胎压力分析设备采集轮胎接地印痕、得知测试数据、进行数据分析,并对轮胎性能做出相应评判,从而改善轮胎相关性能。
二、设备用途:
本压力分析测量系统可对轮胎垂直负荷和低速滚动过程中进行动态记录,充分显示轮胎接地印痕的压力大小和分布状况,并具有强大的数据分析功能。可以适用于PCR,LT,TBR等轮胎印痕的测量和分析。
三、案例说明

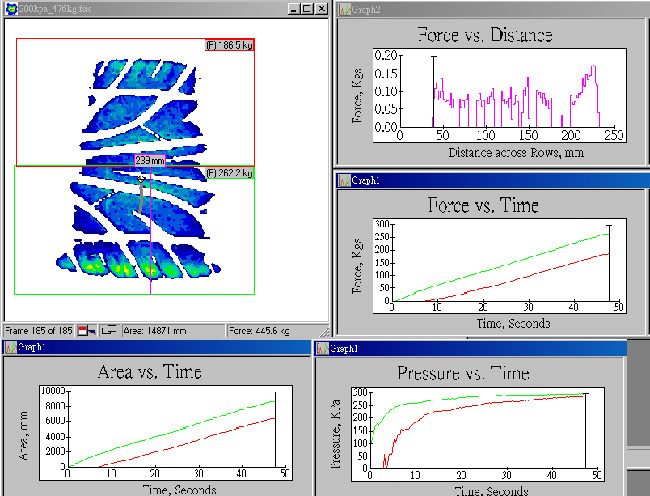

下图是我们用压力分析设备采集到的一条轮胎的印痕,图表分析右上为一平行Y轴截面的力量分布,右边第二图为力量分布图两方块的力量和加载时间关系图;右下为压力和时间的关系图;左下为两方块的接地面积和时间的关系图。
四、案例分析
由图表右一我们得知,平行Y轴方向,上下两端是不平衡的,下端压力大于上端压力;
右二图表显示下端区块受力总和始终大于上端区块受力;左下图表显示,下端区块的接地面积也是始终大于上端区块的接地面积;右下图表显示下端区块部分承受的平均压力也是大于上端的压力的。
五、结论与对策
由以上信息我们可以判断此轮胎在结构上不对称,应属于制程的不良。我们应该查找制程问题,通过调整制程解决此种问题。比如,成型辅助鼓的中心位置没有调整好,灯光标尺偏离中心线;半成品部件不合格,带束层宽窄不一。
