前言

在轮胎研发与生产质量控制过程中，断面检测一直是评估产品内部结构完整性、胶层分布均匀性及钢丝帘线排列精度的关键环节。传统方式往往依赖人工卡尺测量与肉眼判读，不仅效率低下，且数据一致性难以保证，更难以满足现代制造业对数据可追溯、可分析的严苛要求。昆山创研科技有限公司深耕轮胎检测领域多年，深刻理解行业用户在断面分析中的实际痛点。为此，我们推出轮胎断面快速检测设备——一款集高精度 CCD 成像、智能图像拼接、专业分析软件及标准化报告输出于一体的智能化检测解决方案。

该设备旨在将断面检测从“凭经验”转变为“看数据”，从“小时级”压缩至“分钟级”，帮助企业从根本上提升检测效率与数据可靠性。无论您是需要精准测量胶层厚度、分析钢丝排列，还是希望建立标准化的断面数据库以实现质量追溯，本设备都能为您提供坚实的技术支撑。

接下来，我们将从设备功能、核心性能、软件操作、样品规范等维度，为您做全面介绍。一、设备定位与基本功能

昆山创研科技有限公司推出的轮胎断面快速检测设备，主要用于轮胎切片后对其断面进行

CCD 取像。通过高精度成像，该设备可清晰呈现轮胎断面不同胶层、钢丝层的分布界面，并获取不同胶合方位的断面曲线，从而真实、全面地反映断面区的数据值。

最新一代的大视野产品更进一步实现了自动化：机台可高速扫描，将多张高清晰断面图像自动拼接为整体断面图，并在配套软件中直接进行快速量测，同时支持输出专业的测量报告。这一流程大大提高了人员的操作效率。

二、核心价值与性能提升

相比传统检测方式，该设备在多个维度上实现了显著提升：

精度层面：有效降低人为量测因素带来的误差，大幅提升量测数据的准确性与一致性；效率层面：简化复杂的量测工序，显著缩短单次检测所需时间；

数据管理层面：所有量测数据可储存于资料库，并支持输出专业检测报告，便于质量追溯与统计分析；

成像输出层面：可快速扫描并生成整体高清晰断面图像，且支持导出BMP 格式图片。这些优势使其成为推进工业 4.0 进程中不可或缺的检测工具之一。

三、专业断面分析软件

设备搭载了功能强大的专业断面分析软件，主要特点包括：

提供完善的影像测量工具，可轻松完成点、线、圆弧、矩形等基本几何元素的测量；具备强大的数学运算分析能力，并内置去毛边功能，确保量测数据真实有效；

影像可直接通过计算机屏幕显示观察、量测并存档，也可输出为BMP 图档；支持利用影像工具快速完成轮胎断面图像的扫描拼接；

软件兼容Windows 11 操作系统；

采用工件对象化管理方式，用户可对目标直接进行基本几何运算，并建立数据库，便于数据管理和分析。

四、高清晰扫描图像

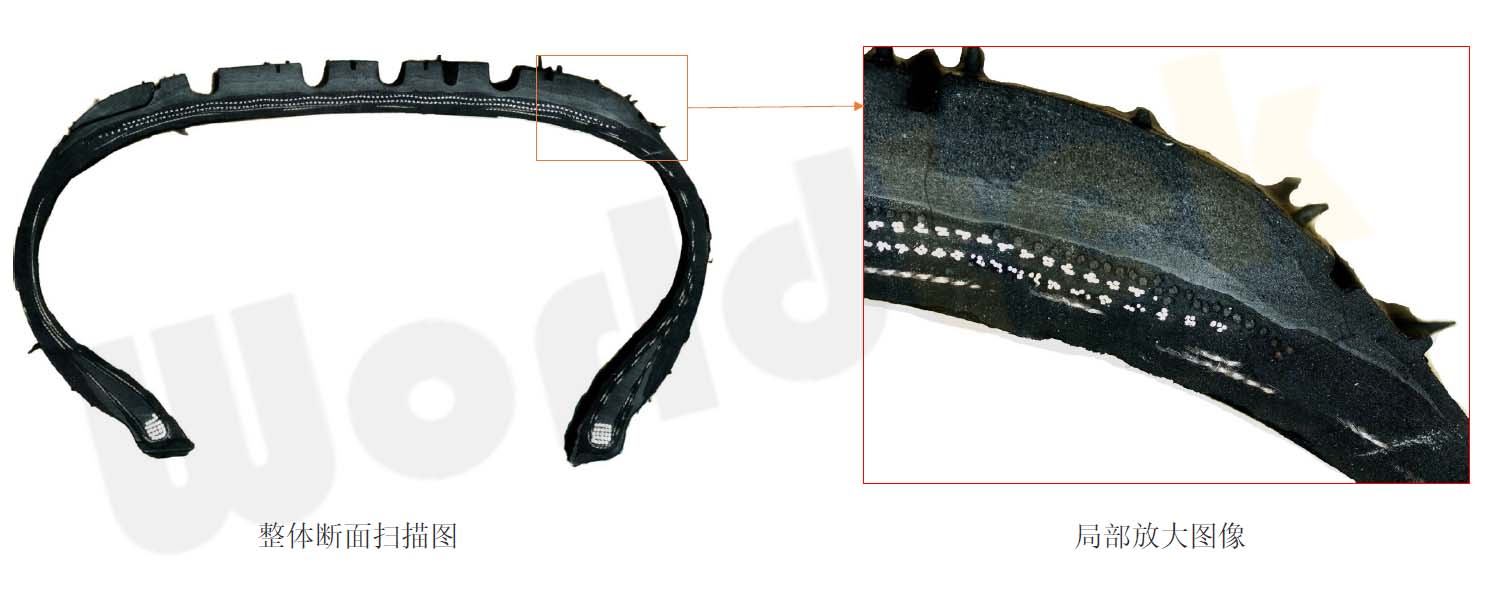

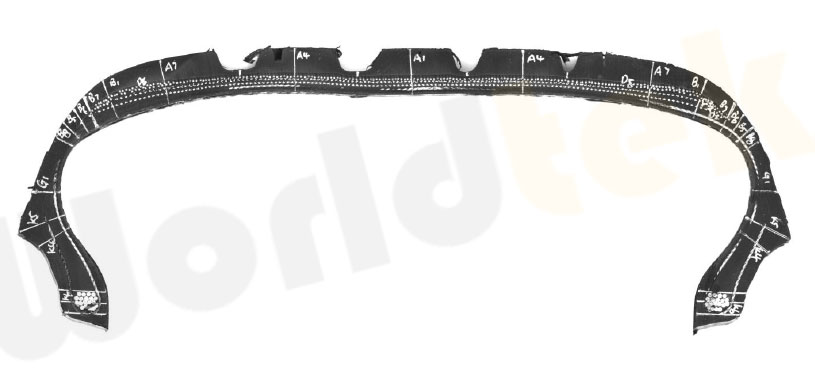

设备能够输出高清晰度的断面图像，既支持整体断面的全景扫描图，也可对局部区域进行放大观察。清晰的成像质量保证了后续测量和分析的准确性。

五、快速断面扫描及尺寸检测

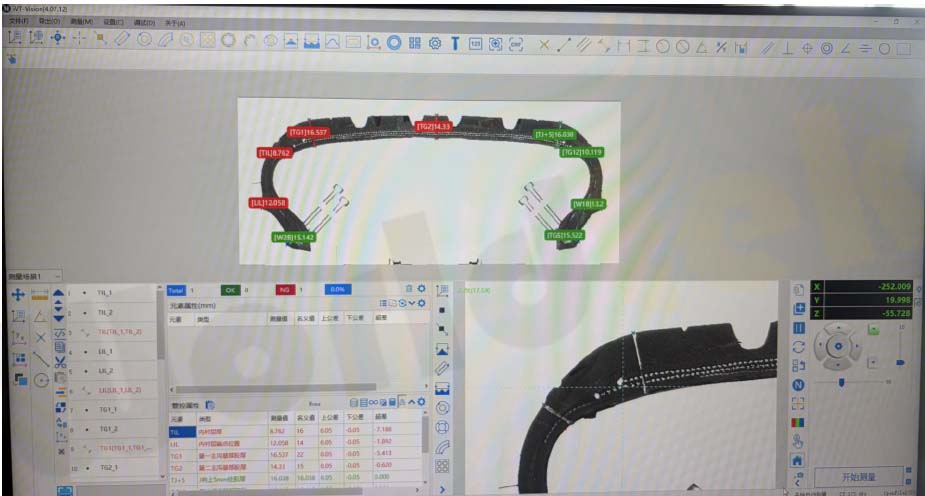

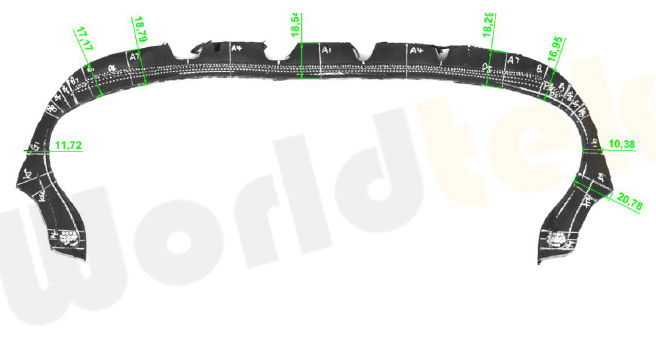

在实际操作中，设备可对轮胎断面进行快速扫描，并在软件界面中直接完成各项尺寸检测，实现“扫描即测量”的高效工作流。

六、标准报告输出

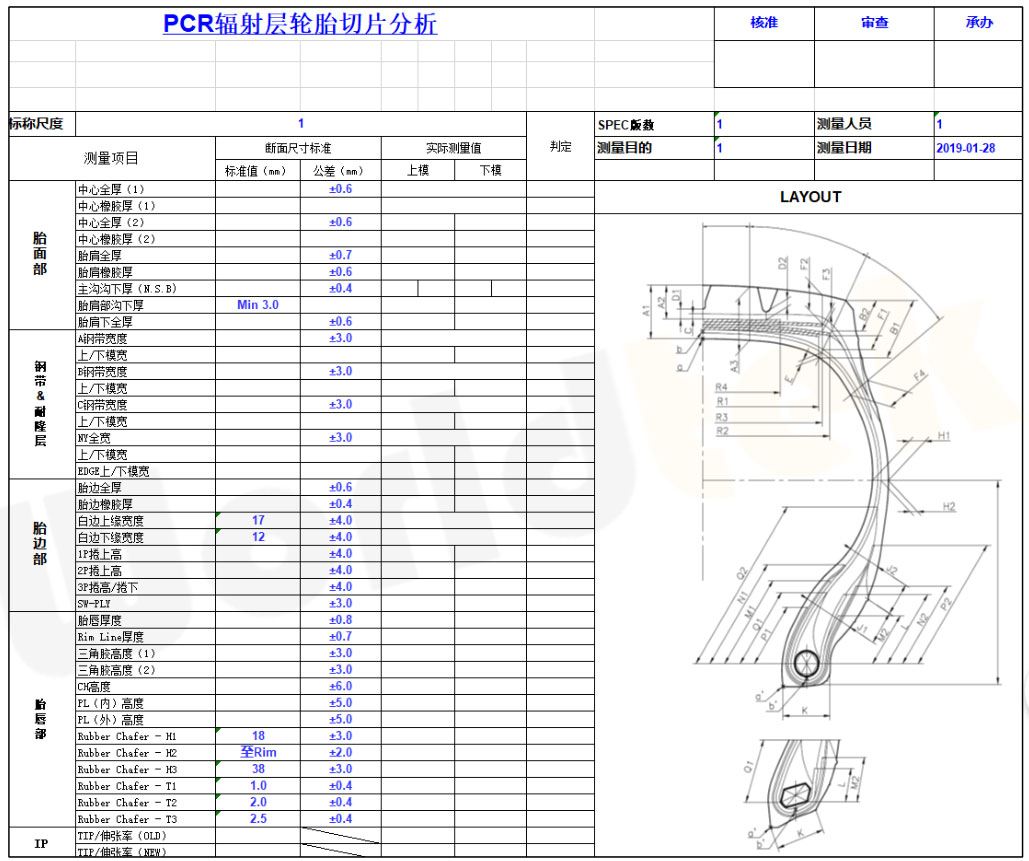

轮胎断面快速扫描完成后，用户可在软件中直接测量相关尺寸数据，并一键输出标准报告。报告模板支持根据客户需求进行内容定制，满足不同企业的质量管理格式要求。

七、可选治具配置

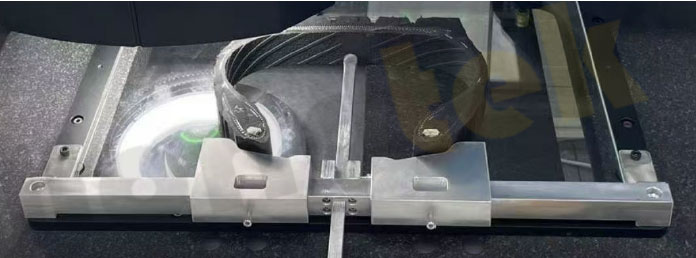

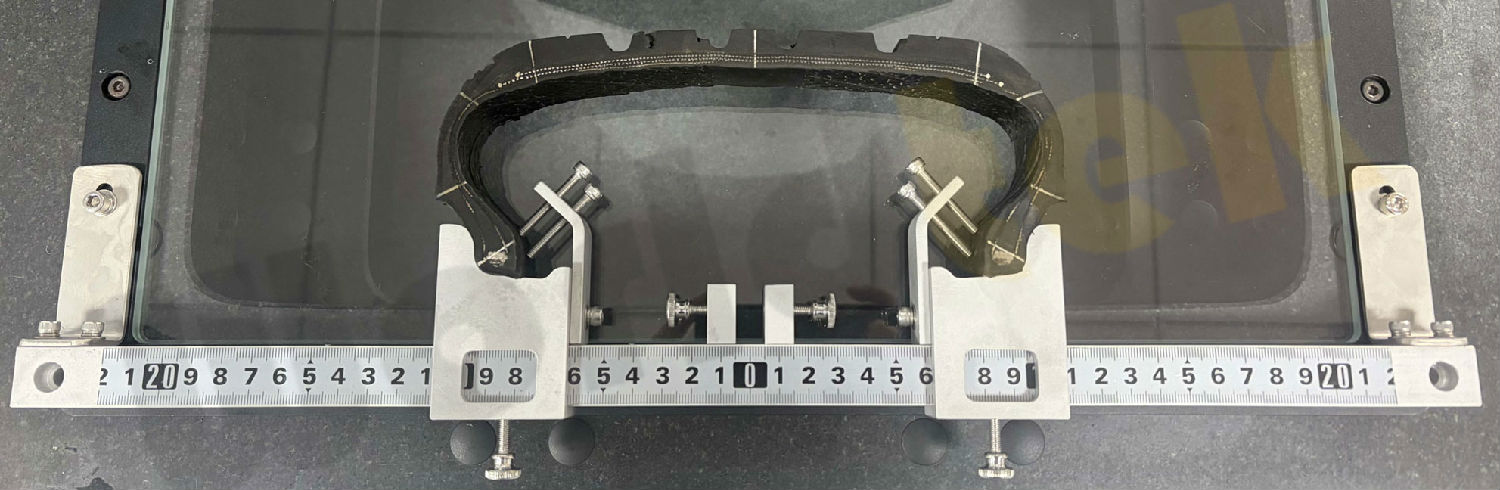

为适配不同规格的轮胎断面检测需求，设备提供多种规格的断面卡钳治具供用户选配，进一步拓展了设备的适用范围。

更多有关轮胎断面快速检测设备的内容，请咨询昆山创研科技。www.ksworldtek.com/Products/ltdmfxsb.html
