手持式外轮廓扫描设备

产品分类：轮胎检测专用设备

轮胎外形扫描设备可以用于PCR、TBR、OTR轮胎外型扫描，获得轮胎的Profile及Pattern的尺寸进行分析，并可进行轮胎胎面花纹展开和充气外形分析；可检测轮胎尺寸：最大轮胎外径；轮胎断面宽不受限制。还可以用于轮胎模具的检测，轮胎或模具的全尺寸比对分析。

订购热线：0512-57371632

跟此产品相关的产品

产品详情

手持式外轮廓扫描设备

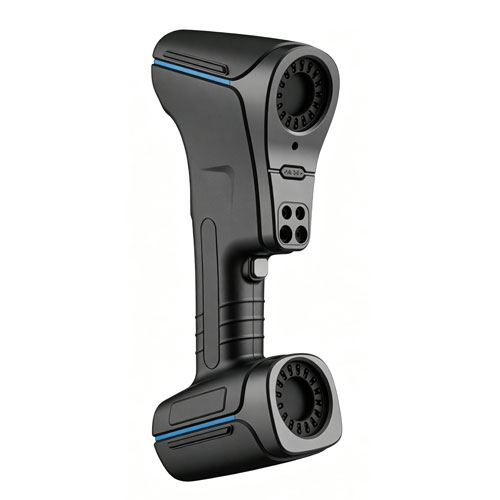

Profile 系列手持式激光三维扫描仪是昆山创研科技有限公司自主研发的产品，该系统是由双色激光扫描仪（红外激光线+蓝色激光线）、扫描软件、检测比对软件、摄影测量系统、移动工作站等组成。可在实验室或车间现场对机械零部件、模具等进行扫描，获取工件的三维点云数据。可直接导入被扫描工件的CAD模型，将三维点云文件与CAD模型对齐拟合后进行三维检测；或将点云数据用于逆向设计。

手持式外轮廓扫描设备

工作原理

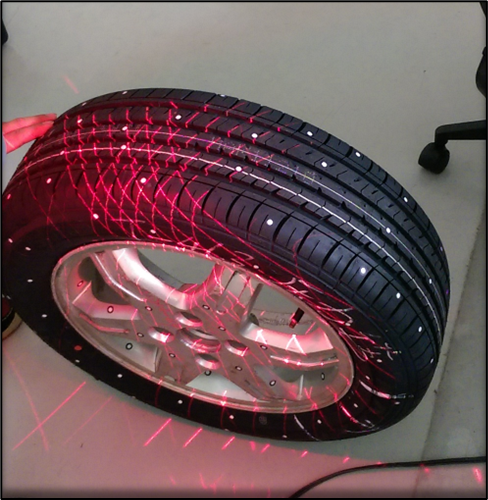

1) 仪器上的两组相机可以分别获得投影到被扫描对象上的激光，该激光随对象形状发生变形，由于这两组相机事先经过准确标定，就可以通过计算获得激光线所投影的线状三维信息；

2) 仪器根据固定在被检测物体表面的视觉标记点来确定扫描仪在扫描过程中的空间位置，这些空间位置被用于空间位置转换；

3) 利用第1步获得的线状三维信息和第2步的扫描仪空间相对位置，当扫描仪移动时，不断获取激光所经过位置的三维信息，从而形成连续的三维数据；

4) 扫描仪工作时可以采用11束平行红外激光线、34束交叉蓝色激光线、7束平行蓝色激光线以及1束可以单独工作的蓝色激光线。

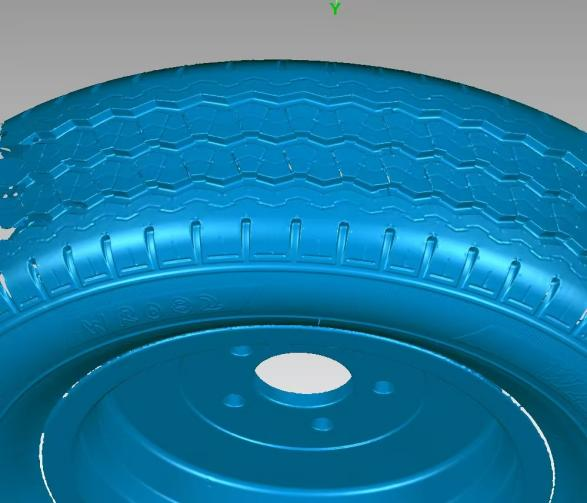

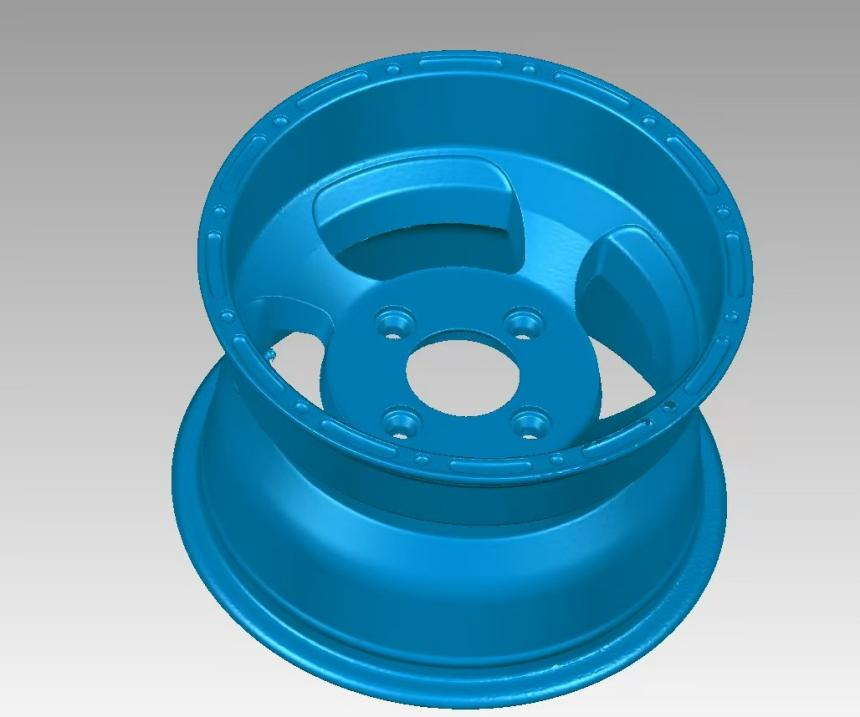

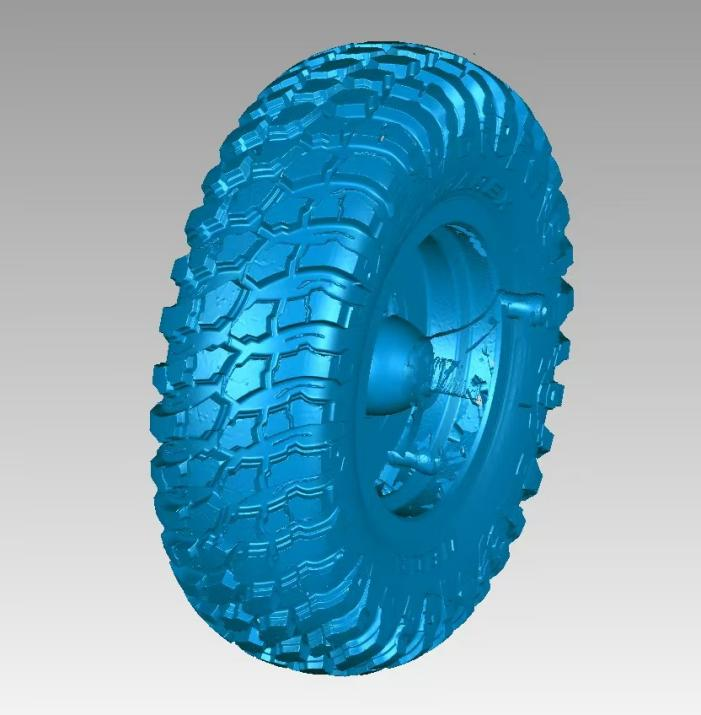

手持式外轮廓扫描设备效果
